橋梁施工模擬沙盤 橋梁教學模型 路橋仿真實訓裝置
發布時間：
2024-12-26 15:08
來源：
本橋梁施工沙盤仿真模型是根據教學需要，沙盤模型分兩條主線，一條是再現“正在施工中”的種類橋梁施工現場、施工機械及施工辦法等為目標的線路沙盤；另一條與上述橋梁布置相對應的各種類橋梁竣工后的線路沙盤。
整個模型將具有代表意義的各種典型橋梁及相應的橋梁施工為原形，包括大跨度中承式提籃式拱橋、上承式拱橋、連續箱梁橋、簡支梁橋、斜拉橋、懸索橋、喇叭式立交 等。采用拿來主義的手段，再按相應的比例加以濃縮，將這些建筑物巧妙地組合一起，配合山地、丘陵、河谷、河流、田園等各種地形地貌，使其接合自如，美觀大方，造型逼真。
在所選的橋梁中，如連續箱梁橋、簡支梁橋、出口喇叭式立交等屬很常見的橋型，沒有特別的標明是具體哪一座橋梁；但為了突出本橋梁沙盤模型特色，作了如下特型選擇：
中承式橋梁選用原型為“上海盧浦大橋”，它又是組合型或叫提籃式橋梁；上承式橋梁選用原型為“萬縣長江大橋”；懸索橋選用原型為“江陰長江大橋”；斜拉橋選用原型為“長沙瀏陽河大橋”，它屬異型斜拉橋；這幾種特型橋梁的實景照片如下；

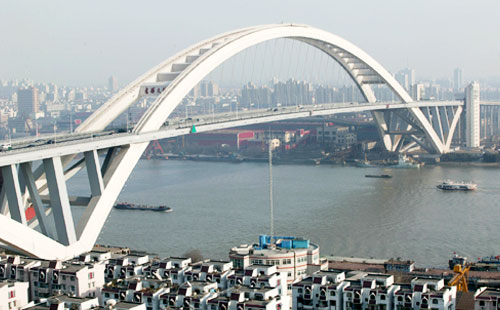

上海盧浦大橋

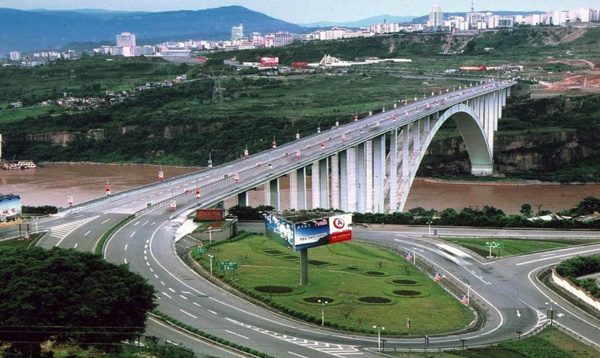

萬縣長江大橋

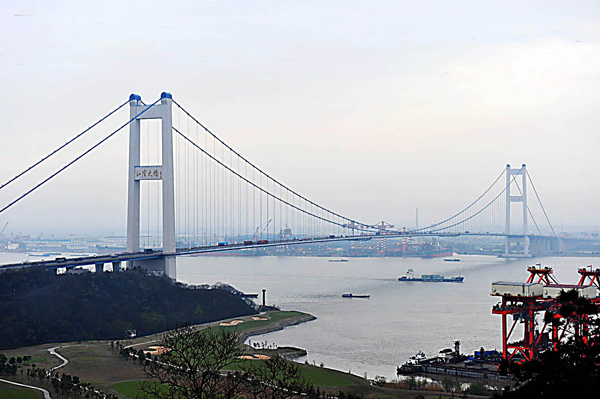

江陰大橋
長沙瀏陽河大橋

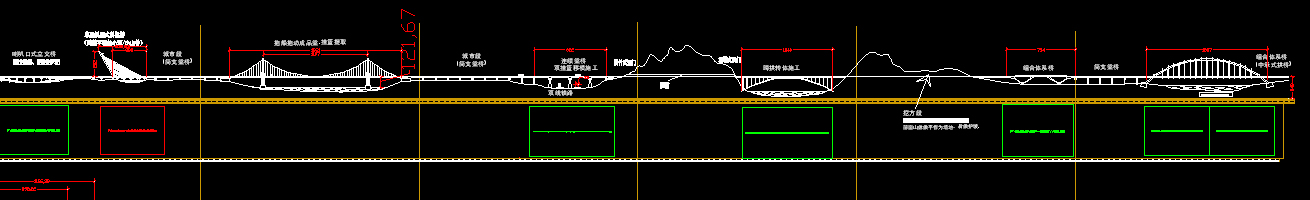

本模型為某一道路為主線，結合各橋梁的施工條件構成，配合相應的地形地貌的多橋梁組合式長條形沙盤。模型所采用的制作比例1:200為主體，但為突出相應橋梁的結構特征和施工場面的展示，其制作比例根據具體情況作了相應調整。
因為橋梁施工的步驟多，施工過程繁雜，特別是不同種類的橋梁其施工過程、施工手段、施工機械等大不相同，所以在橋梁施工模型的展示上，僅從整個施工中選擇其中最具代表性，最富施工技巧的某個場面進行再現。

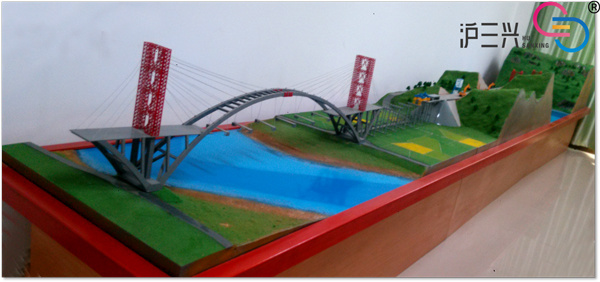

如：上海盧浦大橋是采用全鋼結構的中承式系桿拱橋, 主橋施工中采用的臨時施工索塔是盧浦大橋主橋施工過程中最關鍵的施工設備，它的主要功能是通過設置于索塔上的臨時拉索承擔三角區的內力調整以及河跨鋼拱的懸臂拼裝。本施工模擬裝置所參照原型資料如下

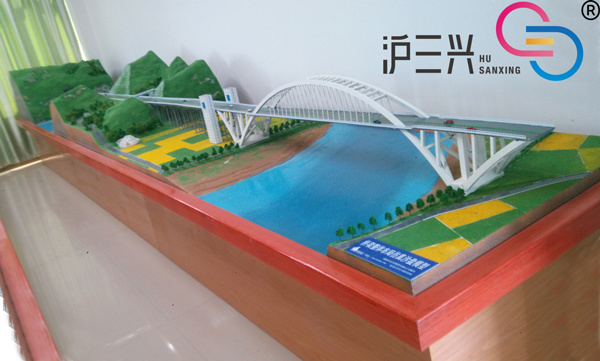

施工完成后的效果對比：
